Sie planen genauso gerne wie ich? Sie wollen auch ĂŒbersichtlich das Zusammenspiel der Digitalkomponenten dokumentieren? FĂŒr meine Zwecke habe ich verschiedene Symbole fĂŒr Roco Digital gezeichnet. Sie können sie gerne auch fĂŒr Ihre Planung verwenden und von dieser Seite herunterladen.
Die von mir erzeugten wmf Symbole sind in allen gÀngigen Office- und Bildbearbeitungs-Anwendungen als Grafik einsetzbar.
Nachstehend einige Beispiele.

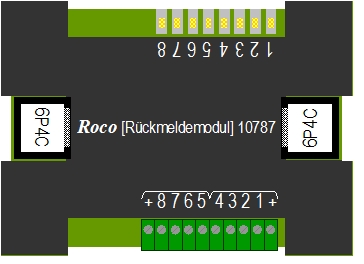

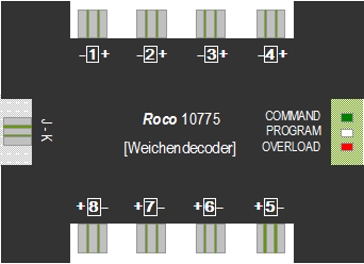

Bild 1: Roco 10787 RĂŒckmeldemodul,   Bild 2: Roco 10775 Weichendecoder
Bild 3: Roco 10769 Kehrschleifenmodul, Bild 4: Roco 10764 DigitalverstÀrker
Alle Symbole sind im MaĂstab 1:1 als Filetyp WMF erzeugt und auf kleinere MaĂstĂ€be skalierbar. Folgende Symbole sind fertiggestellt (alle Roco):
- 10725 Trafo
- 10764 VerstÀrker
- 10765 Booster
- 10772 RouteControl
- 10779 Bremsgenerator
- 10785 Interface
- 10787 RĂŒckmeldemodul
- 10810 multiMAUS
- geradesGleis
inzwischen habe ich die restlichen Symbole ebenfalls fertig und alle zusammen in das Zipfile Version 2.0 gepackt. Hinzugekommen sind:
- 10768 Trennmodul
- 10769 Kehrschleifenmodul
- 10775 Weichendecoder
- 10777 Signaldecoder
- 62250 Uhlenbrock LocoNetVerteiler
Download der Symboldatei Version 2.0
