Ich musste wegen meiner eigenen Ungeschicklichkeit leider meine V100 zur Reparatur einer SMD-LED einsenden.
Brawa hat das schnell und preiswert erledigt. Dieser Beitrag soll meinen Lesern das notwendige Wissen vermitteln, ohne BeschÀdigung der LED die geöffnete Lok zu handhaben.
Abnehmen des GehÀuses:
Die notwendigen Schritte sind den Abbildungen der BRAWA-Bedienungsanleitung (Link zur pdf-Datei, dort die Abschnitte 3. GehÀuse demontieren und 4. Digitaldecoder / Lautsprecher tauschen) zu entnehmen:
- FĂŒhrerstandgehĂ€use links und rechts leicht abspreizen und nach oben abheben.
- FĂŒhrerstand mit fest angedockter Innenbeleuchtung durch lösen der links und rechts befindlichen Schrauben nach oben anheben.
- Vorbauten nach oben abheben, ein angeschliffener Holz-Spatel, zwischen Umlauf und Vorbau eingefĂŒhrt, kann hier sehr hilfreich sein.
Wenn das alles erfolgreich durchgefĂŒhrt wurde und auf dem Arbeitstisch plötzlich ein oder zwei StĂŒck dunkelgrauer Kunststoff liegt, ist das kein Beinbruch. Es handelt sich um Zusatzteile der Beleuchtungsplatine fĂŒr die Spitzen- und Schluss- Beleuchtung.
Dieses StĂŒck wieder einzusetzen erfordert eine ganz bestimmte Vorgehensweise. Ansonsten droht die Gefahr, eine oder mehrere der SMD-LEDs auf der Platine zu beschĂ€digen bzw. abzureiĂen.

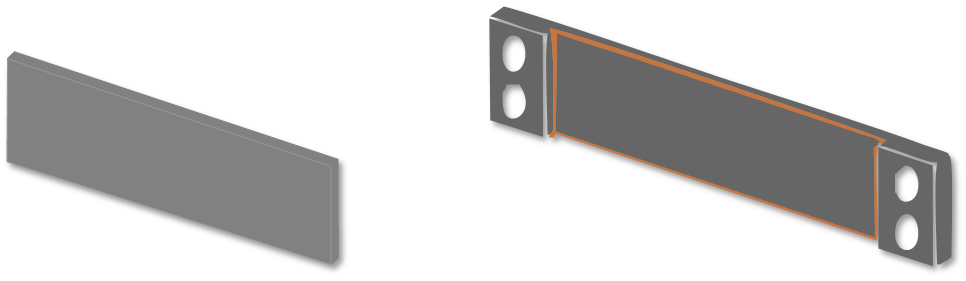

Auf gar keinen Fall versuchen, das âherausgefalleneâ Teil (links) oder die LED-Abdeckung mit Lichtkanal (rechts)
von oben wieder in die âLĂŒckeâ hinein zu schieben. Das fĂŒhrt in aller Regel zum abreiĂen einer oder mehrerer LEDâs der Beleuchtungsplatine.
Ich empfehle wie folgt vorzugehen:

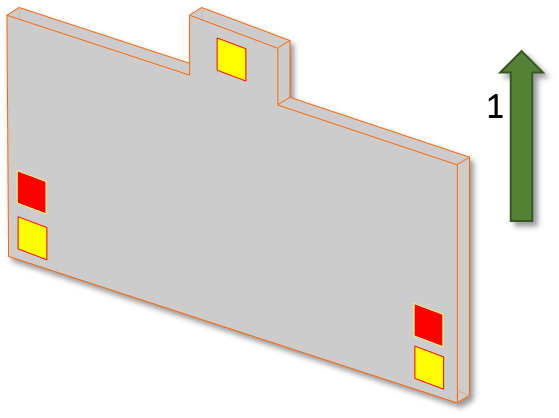

Die Frontbeleuchtungsplatine mit der anhĂ€ngenden Hauptplatine soweit vorsichtig nach oben anheben (1), bis sie âfrei liegtâ.

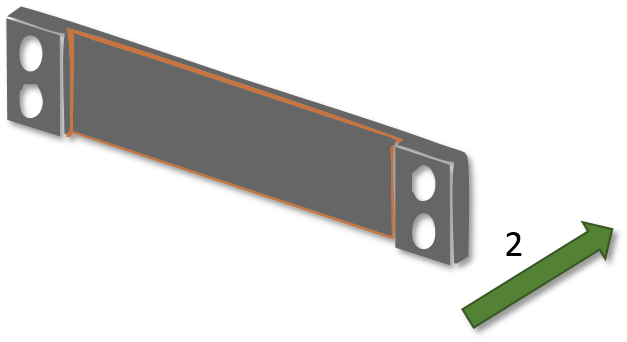

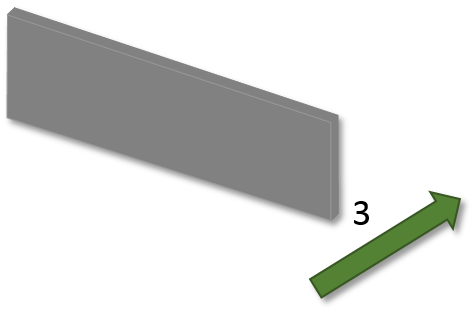

AnschlieĂend die LED-Abdeckung auflegen (2) und danach das FĂŒllstĂŒck auflegen (3).

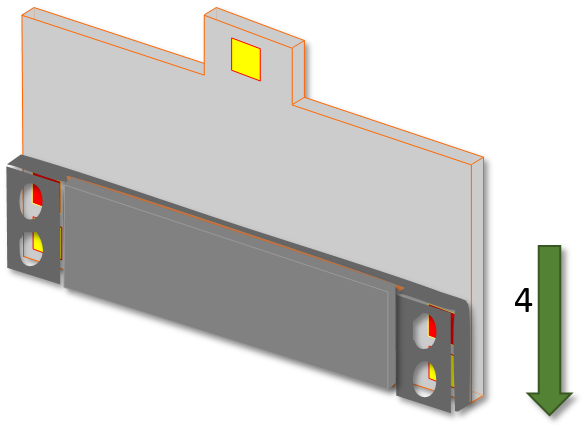

Wichtig: NICHT SCHIEBEN sondern nur von oben her auflegen. Diese drei Teile miteinander in den âSchlitzâ im Vorbau wieder absenken (4). Etwas kniffelig aber es geht.
Das warâs auch schon.
Rainer Frischmann
